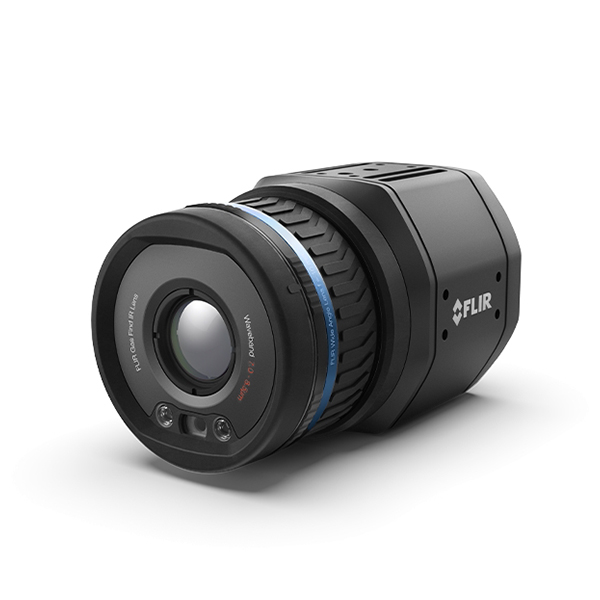

菲力尔FLIR GF77A气体泄漏可视化固定式红外热像仪

菲力尔气体泄漏可视化固定式红外热像仪经济实惠的固定式OGI解决方案，为持续监控应用提供行业领先的功能，包括高灵敏度模式、远距离电动调焦和便于第三方集成的开放式架构。

品牌：FLIR菲力尔

型号：FLIR GF77A

菲力尔FLIR GF77A气体泄漏可视化固定式红外热像仪经济实惠的固定式OGI解决方案，为持续监控应用提供行业领先的功能，包括高灵敏度模式、远距离电动调焦和便于第三方集成的开放式架构。

对天然气和其他工业气体进行光学成像，通过光谱筛选的方式检测甲烷气体，提高工人安全性，更少的到场检查即可识别泄漏位置。

首屈一指的连续性监测能力，GF77a兼容RTSP、GigE和ONVIF协议，连接灵活，可满足众多工业通信需求，连接至网络可实现连续泄漏监测。

技术参数

数字输入/输出连接器类型：M12 阳 12针 A-coded（与外部电源共用）

数字输入：2×光隔离，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V

数字输出用途：• 以编程方式设置 • 故障（NC）

数字输出：3×光隔离，0–48 VDC，最大350 mA（降额至60.下200 mA固态光继电器，1×专用作故障输出（NC）

编码：视频流 - RTSP协议：H.264 / MPEG4 / MJPEG；GVSP：未压缩 辐射视频流 – RTSP协议：压缩JPEG-LS，FLIR辐射测量；GVSP：未压缩，信号线性，温度线性，FLIR辐射测量

WiFi：选配功能；Wi-Fi标准– IEEE802.11a/b/g/n

图像频率：30 Hz

热分辨率[NETD]：30°C下，<25 mk

精度：环境温度为15℃至35℃，目标温度高于0℃时，精度为±5℃

通讯与数据存储

连接类型：Wi-Fi：端对端（ad hoc）或基础设施（网络）

串行通信：方位与俯仰云台控制：RS232和RS485独有

WiFi：选配功能；Wi-Fi标准– IEEE802.11a/b/g/n

编码：视频流 - RTSP协议：H.264 / MPEG4 / MJPEG；GVSP：未压缩 辐射视频流 – RTSP协议：压缩JPEG-LS，FLIR辐射测量；GVSP：未压缩，信号线性，温度线性，FLIR辐射测量

单播：RTSP协议，GVSP（GigE Vision）协议

连接器：方位与俯仰云台控制：M8 A-coded，阳；Wi-Fi：阴RP-SMA（方位/俯仰云台和Wi-Fi是可选功能）

数字输出：3×光隔离，0–48 VDC，最大350 mA（降额至60.下200 mA固态光继电器，1×专用作故障输出（NC）

数字输出用途：• 以编程方式设置 • 故障（NC）

数字输入：2×光隔离，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V

数字输入/输出连接器类型：M12 阳 12针 A-coded（与外部电源共用）

以太网电源：以太网供电，PoE IEEE 802.3af class 3供电标准

以太网连接器类型：M12 X-coded 8针式接头，阴

以太网通信：GigE Vision版本兼容1.2 Client API GenICam，TCP/IP套接字 FLIR专有

以太网图像流：支持

以太网协议：IEEE 1588，ONVIF-S，SNMP，TCP，UDP，SNTP，RTSP，RTP，HTTP，ICMP，IGMP，sftp（服务器），FTP（客户端） SMTP，DHCP，MDNS（Bonjour），uPnP

组播：RTSP协议，GVSP（GigE Vision）协议

成像与光学

FLIR屏幕-EST模式：不支持

热分辨率[NETD]：CH4（<100 ppm × m），N2O（<75 ppm × m），C3H8（<400 ppm × m）；ΔT = 10°C，距离 = 1 m

Thermal Resolution [NETD] 30°C下，<25 mk

视觉焦点和视野：固定式，对角67.2°

波长范围：7 – 8.5 µm

叠加：图像源0：RTSP协议：启用，不启用；GVSP（GigE Vision）协议，启用，不启用

对比增强：FSX，RTSP和GVSP视频流的直方图均衡化（仅红外），图像源0

红外分辨率：320×240（76,800）像素

焦距：25°镜头：18 mm 6°镜头：74 mm

焦平面阵列(FPA)-波长范围：非制冷型微测辐射热计/7–8.5 µm

可见光分辨率：2592×1944像素

空间分辨率（IFOV）：1.4 mrad/像素

视场角（FOV）：25°镜头：25°× 19°，6°镜头：6.4°× 4.9°

视频灯：内置LED灯

探测器类型：非制冷型微测辐射热计

探测器像素间距：25 µm

调焦：单次对比，电动，手动

图像频率：30 Hz

最小焦距：25°镜头0.3 m；6°镜头5 m

测量与分析

修正选项：大气、光学传输、发射率、反射视在温度、外部光学/窗口

测量校正：全局目标参数

测温范围：-20℃至70℃

精度：环境温度为15℃至35℃，目标温度高于0℃时，精度为±5℃

常规

尺寸[长×宽×高]：123×77×77 mm

方位/俯仰云台：选配功能；控制标准– Pelco D

重量：0.82 kg

环境与认证

封装：IP 54（IEC 60529） 带配件可达到IP66

电源

General：PoE或外部供电

功耗：24 V DC标准值下6.8 W 48 V DC标准值下7.0 W 48 V PoE标准值下7.3 W

外部电压：容许范围 18-56 VDC，最大8 W

用户界面

网络接口：支持
