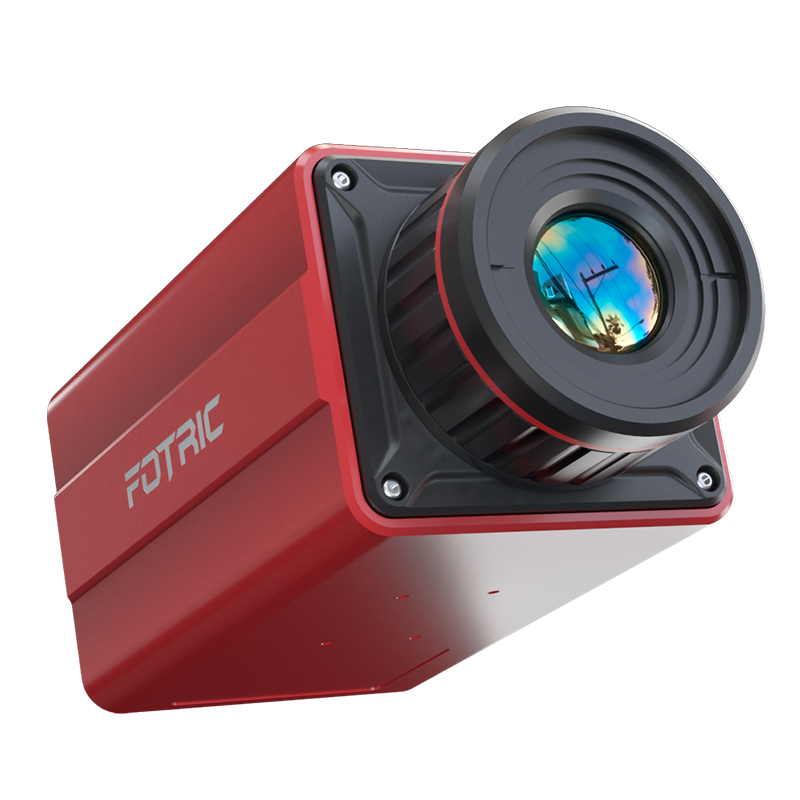

飞础科616C-L30-M100在线微距红外热像仪

飞础科在线微距红外热像仪具有全辐射热像视频流输出功能，实时传输每帧每个像素点的原始温度数据，可以对目标实现温度趋势分析。

品牌：FOTRIC飞础科

型号：616C-L30-M100

飞础科616C-L30-M100在线微距红外热像仪具有全辐射热像视频流输出功能，实时传输每帧每个像素点的原始温度数据，配合PC端功能强大的FOTRIC AnalyzIR分析软件记录全辐射热像视频，视频保存每一帧图像每个像素点的温度数据，可以对目标实现温度趋势分析。

如进行长期老化实验，可自由设置采样间隔,如60秒采集1帧；如进行短期快速温升测试，可自由设置1~30Hz采样频率，且连续可调。

长期在线模式下采集的数据非常大，FOTRIC 68O配套FOTRIC AnalyzlR软件支持最大1TB(1024GB)的单个全辐射热像视频录制，帮助研发用户记录实验过程的完整数据。

可支持2套FOTRIC AnalyzlR专业研发软件同时访问、记录全辐射热像视频且视频保存每一帧图像每个像素点的温度数据。

采用性能过硬的电子元器件，支持7×24小时长期工作，保证在线热像仪长时间可靠的运行。

基本参数

红外分辨率：384*288

探测器类型：焦平面阵列FPA，非制冷微热量

热灵敏度（NETD）：＜50mk

像元间距：17μm

响应波段：7.5μm-14μm

视场角(FOV)：30°*22°（选配50μm镜头）

空间分辨率(IFOV)：1.27mrad

最小成像距离：50mm

镜头焦距：50μm

对焦方式：手动

测量分析

测温范围：-20℃-650℃

测温量程：-20℃-150℃ 0℃-650℃

测温精度：±2℃或±2%，取大值

全局测温修正：发射率(0.01-1.0)、反射温度、大气温度、相对湿度、目标距离、外部光学透过率

区域测温修正：区域发射率(0.01-1.0)

分析软件：AnalyzIR

图像显示

调色板：铁红、黑白、彩虹等10种调色板，可反转调色板

图像处理：非均匀性校正，智能增益控制

图像镜像：左右，上下，中心

视频流压缩标准：H.264

视频流：主码流 像素：384*288 频率：30Hz 带宽：1.8Mb 子码流 像素：384*288 频率：30Hz 带宽：100Kb

全辐射流：支持30Hz的全辐射流

功能特性

云台控制：支持Pelco-D协议

测温区域：支持5个测温点，10个测温线，10个测温区域，支持Modbus输出(该Modbus输出功能与云台控制功能互斥)

行业应用软件：支持

网络连接

以太网类型：10M/100M/1000M自适应

网络协议：IPv4，UDP，TCP，RTSP，RTCP，RTP

并发访问：主码流、子码流10路，全辐射1路

接入标准：ONVIF

电气接口

电源接口：接线端子，带固定螺丝孔

网络接口：RJ45，带固定螺丝孔，带状态指示灯

报输入/输出：1路继电器输出：负载能力：3.3-24V，1.5A 1路光耦输出：输出能力：3.3-24V，最大输出电流35mA 1路光耦输入：输入能力：3.3-24V，输入电流5mA-15mA

串口：1路RS-485

电源系统

供电方式：12V/24V DC，PoE

典型功耗：3W

可靠性和认证

安全标准：GB 4943.1-2011 | EN 62368-1:2014+A11:2017；GB/T 19870-2018

电磁兼容性：GB/T 18268.1-2010 | EN 61326-1:2013 GB 17625.1-2012 | EN IEC 61000-3-2:2019 GB/T 17625.2-2007 | EN 61000-3-3:2013/A1:2019 GB/T 19870-2018 GB 4824-2019 EN 55032:2015/A11:2020 EN 55035:2017 FCC CFR47 Part15 subpart B

防护等级：IP40， GB/T 4208-2017 | IEC 60529:2013 静电4kV（接触）/8kV（空气），GB/T 17626.2-2018 | IEC 61000-4-2:2008 浪涌1kV，GB/T 17626.5-2019 | IEC 61000-4-5:2014+AMD1:2017 工频磁场100A/m，GB/T 17626.8-2006 | IEC 61000-4-8:2009

抗冲击：25g，GB/T 2423.5-2019 | IEC 60068-2-27:2008

抗振动：2g，GB/T 2423.10-2008 | IEC 60068-2-6:2007

符合RoHS指令：Directive 2011/65/EU and amendment (EU) 2015/863

物理参数

工作温度：-20℃-65℃

存储温度：-40℃-70℃

相对湿度：＜90%

尺寸：112mm*68mm*60mm（不含镜头、不含底座）

重量：485g（不含镜头、不含底座）

外壳材质：外壳材料：铝合金

安装方式：三脚架安装：2个 1/4-UNC-20标准三脚架安装孔 支持底部安装、顶部安装

标准配置：红外热成像主机、镜头、镜头盖、电源适配器、电源转接头、网线、资料袋(装箱单、标定证书、用户手册、合格证、保修卡）、附件袋(三脚架转接块、4个M2*5螺钉、内六角扳手)、包装箱
